ZAPCO HDSP-Z16 V AD-16A 16-kanałowy DSP z odtwarzaczem HD 16-kanałowy procesor DSP 96 kHz, odtwarzacz HD, 5 wejść cyfrowych, 16 wyjść RCA, opcjonalny

ZAPCO HDSP-Z16 V AD-16A

Funkcje i możliwości

• 16-kanałowy procesor DSP z wbudowanym odtwarzaczem HD
• 8 wejść analogowych (RCA + sygnał wysokiego poziomu), 5 wejść cyfrowych, 16 wyjść analogowych
• Modułowa konstrukcja: high-endowe rozwiązanie oparte na 18 niezależnych płytkach PCB
• Odtwarzacz i DSP: zintegrowany system z dwurdzeniowym procesorem
• Procesor DSP: OMAP L-138 – 2 x 456 MHz, 32-bitowy (do 64-bit/IEEE double precision)
• Punkt DSP: Fixed & Floating
• Częstotliwość próbkowania DSP: 96 kHz
• Procesor odtwarzacza: 456 MHz – ARM 9, 32-bit, odczyt plików do 192 kHz/24 bit
• Obsługiwane formaty audio: WAV, AIF, AIFF, FLAC, ALAC, AAC, MP3
• Wyszukiwanie: według pliku, artysty, albumu lub tytułu
• Obsługa pamięci USB: format FAT32, maksymalna pojemność do 2 TB

Przetworniki ADC i DAC

• ADC (standard): AK5558, 32-bit, 784 kHz, 115 dB DNR
• ADC (opcja B): AK5578, 32-bit, 784 kHz, 121 dB DNR
• DAC (standard): AK4458, 32-bit, 784 kHz, 115 dB DNR (8 kanałów)
• DAC (opcja B): AK4490, 32-bit, 784 kHz, 120 dB DNR (8 kanałów)
• DAC (opcja A): ES9038PRO, 32-bit, 784 kHz, 132 dB DNR (8 kanałów)

Parametry techniczne

• Pasmo przenoszenia: 5 Hz – 45 kHz
• THD+N: 0,0008 (wejście cyfrowe), 0,001 (wejście analogowe) przy 1V na wyjściu
• Poziom szumów własnych urządzenia (S/N):
  • -125 dB (20 Hz – 20 kHz)
  • -135 dB (150 Hz – 20 kHz)
  • średnio -140 dB (80 Hz – 20 kHz)
• Stosunek sygnału do szumu (S/N) wejść cyfrowych: od 115 do 120 dB A
• Stosunek sygnału do szumu (S/N) wejść analogowych: od 109 do 115 dB A
• Separacja kanałów (przesłuch):
  • 110 dB (300 Hz – 0,9 kHz)
  • średnio 115 dB (300 Hz – 0,9 kHz)

Wejścia i wyjścia

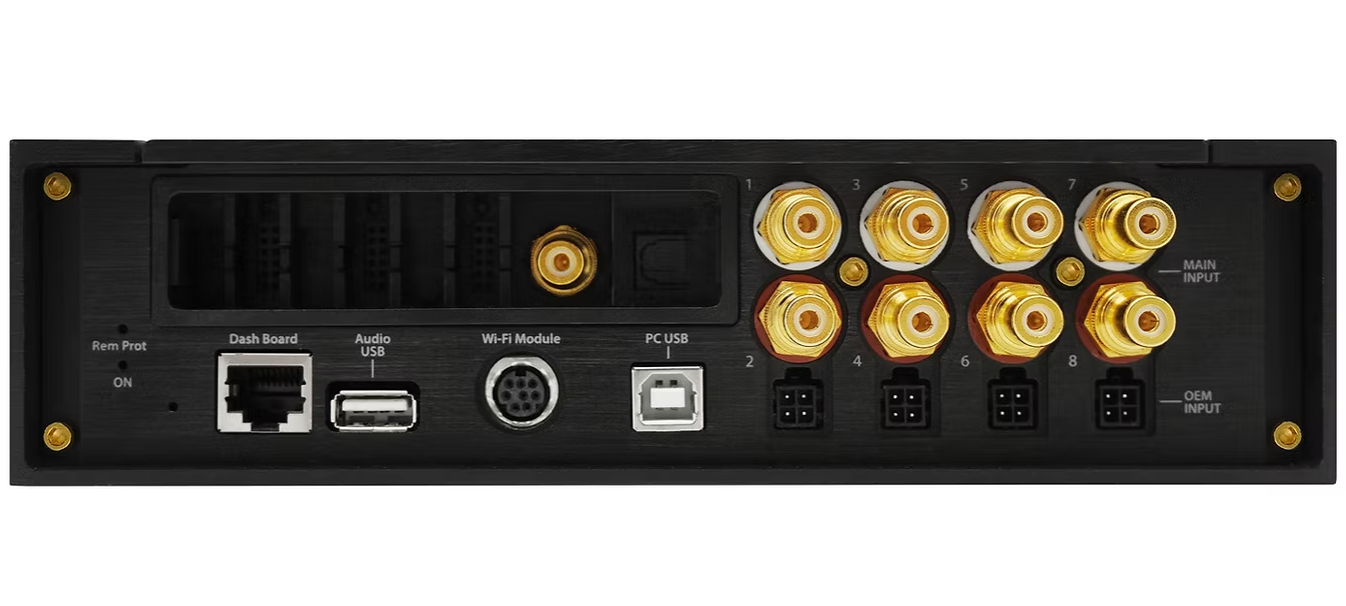

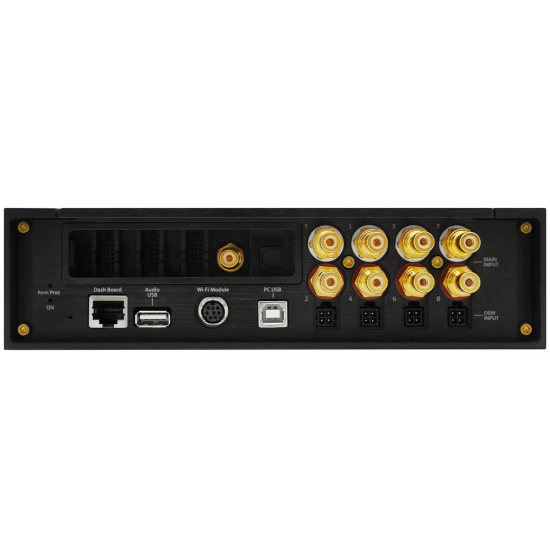

• Wejścia analogowe:
  • 6/8 x RCA niskiego poziomu 1/5 V
  • 8 x wejścia wysokiego poziomu 4/20 V
• Wejścia cyfrowe:
  • Optyczne: 24 bit – 192 kHz
  • SPDIF: 24 bit – 192 kHz
  • 3 x i2S: 24 bit – 192 kHz

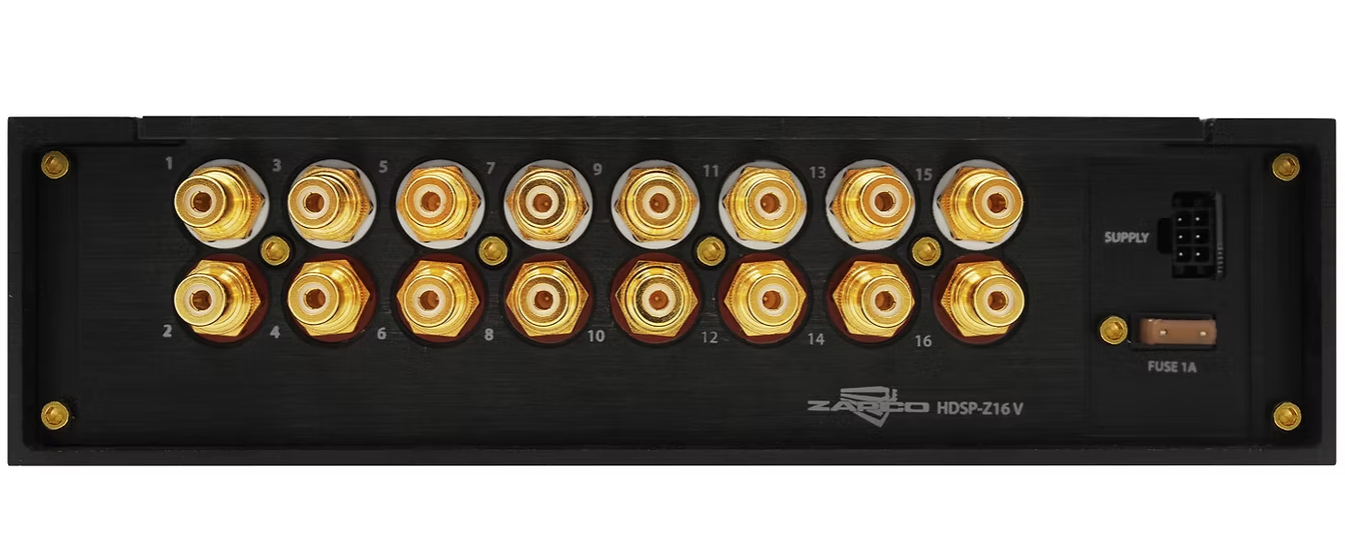

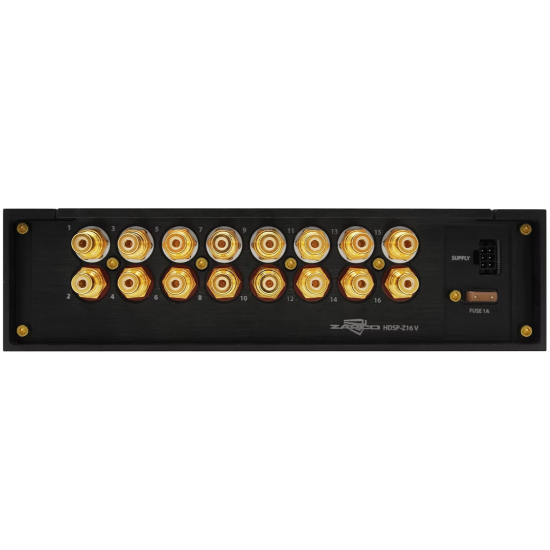

• Wyjścia analogowe: 16 x RCA, 4 V (5 kΩ), impedancja: 100 Ω

Sterowanie i konfiguracja

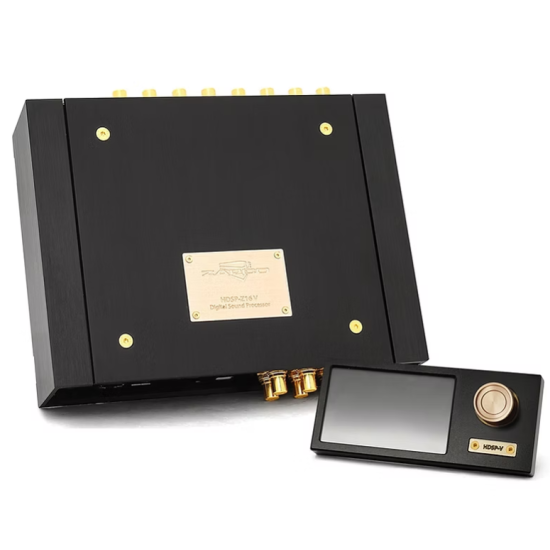

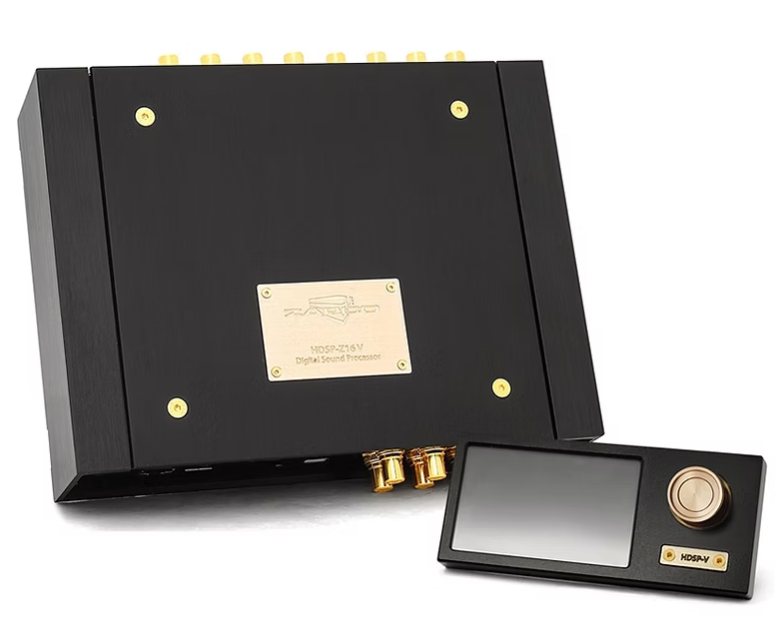

• Panel sterujący: 3” ekran dotykowy, 10 presetów
• Funkcje panelu: regulacja głośności, balansu, fadera, tonów
• Sterowanie bezprzewodowe: zewnętrzny moduł Wi-Fi (w zestawie)
• Bluetooth Streaming: zewnętrzny moduł APTX HD (opcjonalny)
• Strojenie: tryby Easy i Expert, funkcja „Double Front”
• Konfiguracja wejść/wyjść: 2ch, 4ch, 6ch, 8ch, OEM SUM, AUX
• Tryby wejścia cyfrowego: HD, Optical, Coax, i2S 1, 2, 3
• Korektor parametryczny EQ: 30 pasm / 6 punktów
• Filtry zwrotnicy: Linkwitz, Butterworth, Bessel, Tsechebycheff
• Filtr fazy: regulacja wszystkich kanałów co 1 Hz / 1°
• Filtr VSEQ: od 50 do 200 Hz, krok co 1 Hz

Zasilanie i wymiary

• Zasilanie: napięcie robocze 6–16 V, pobór prądu 750 mA przy 14,4 V, bezpiecznik 1 A
• Obsługa systemów Start-Stop
• Wymiary jednostki głównej (mm): 217 (dł.) x 164 (szer.) x 57 (wys.)
• Wymiary panelu sterującego (mm): 111 (dł.) x 16 (szer.) x 49 (wys.)
